Moduláris esőkertek előregyártott elemekből
Betonelemekből összerakható, sorolható esőkert-medence, amely helyben fogadja és tárolja az utakról lefolyó csapadékvizet, és szivattyú nélkül, kapilláris úton juttatja vissza a növényekhez.
Elvezetés helyett visszatartás
A városi környezetben egyre kevesebb a burkolatlan, a csapadék elszikkadását lehetővé tévő felület. A hagyományos megoldások a vízzáró burkolatokra hulló vizet a lehető leggyorsabban eltüntetik: csatornába, szikkasztóárokba vagy felszín alatti tározóba vezetik.
Az esőkert ezzel szemben kombinálja a felszíni szikkasztást és a felszín alatti víztározást. A burkolt közlekedési felületekbe ágyazott zöldfelület helyben tartja a csapadékot, és aszályos időszakban is ellátja vele a növényzetet – így javítja a város mikroklímáját, megköti a port és a CO₂-t, csökkenti a nyári hőséget.
A javaslat célja, hogy ezt ne egyedi, helyszínen öntött szerkezetekkel, hanem gyártott, bármely helyszínhez illeszthető, sorolható elemekkel lehessen megvalósítani.
Egy medence, három feladat
Az alapmedence egyszerre fogadja be és tárolja a csapadékvizet, ad helyet a termőközegnek és a növényzetnek, és folyamatosan ellátja vízzel a gyökérzónát.

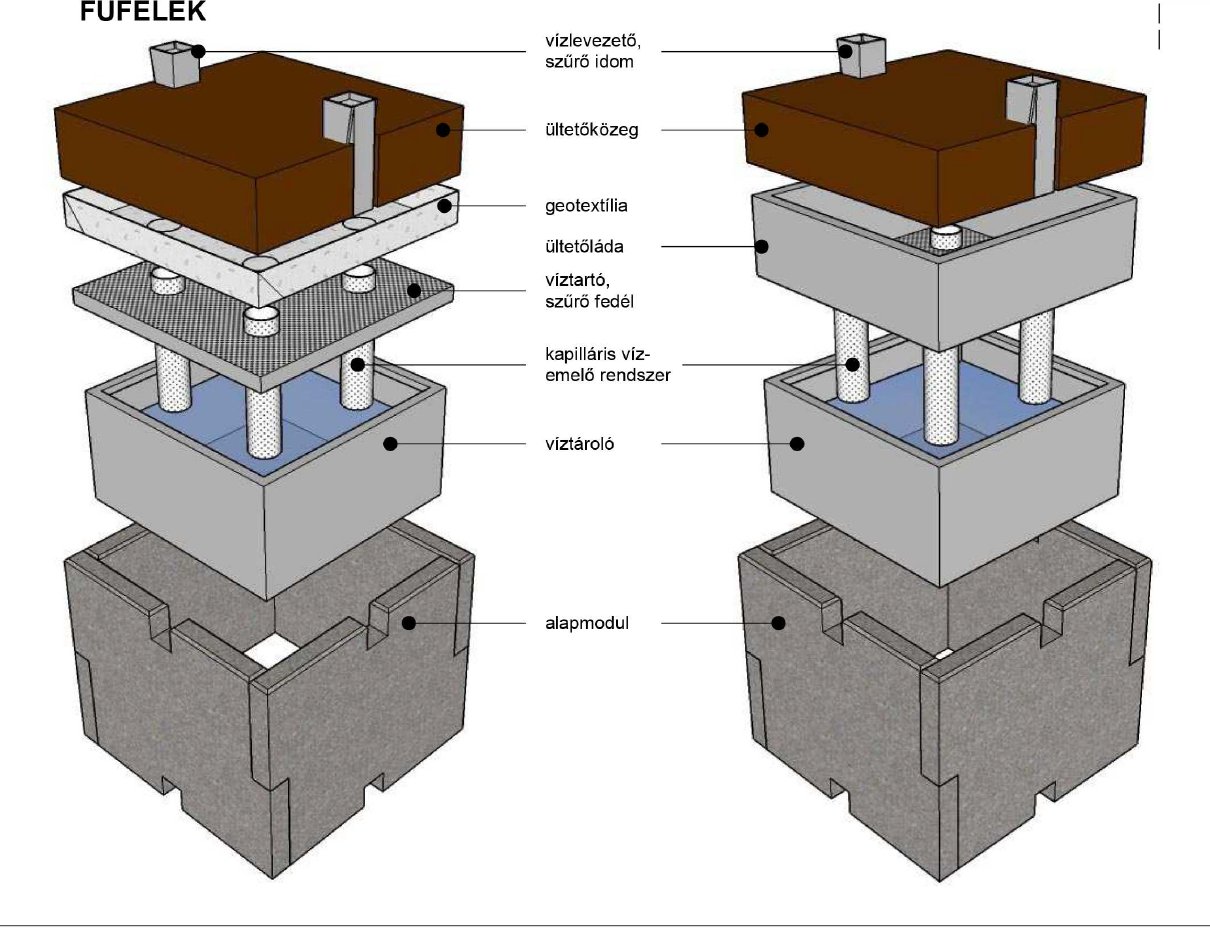

- Vízlevezető, szűrő idoma burkolatról érkező víz bevezetése, a szemét felfogása
- Ültetőközegömlesztve geotextílián, vagy előre beültetett ültetőládában
- Geotextília, víztartó szűrőfedélelválasztja a termőréteget a tárolótértől
- Kapilláris vízemelő rendszerpasszív betétek a tárolótér és a gyökérzóna között
- Víztárolóa csapadékvíz időszakos tárolása, könnyű műanyag elemekben
- Beton alapmodulnégy azonos elemből, kapcsolóelem nélkül összerakva
- Döngölt kavicságy, dréncsőa túlcsorduló víz elvezetése befogadóba vagy ciszternába

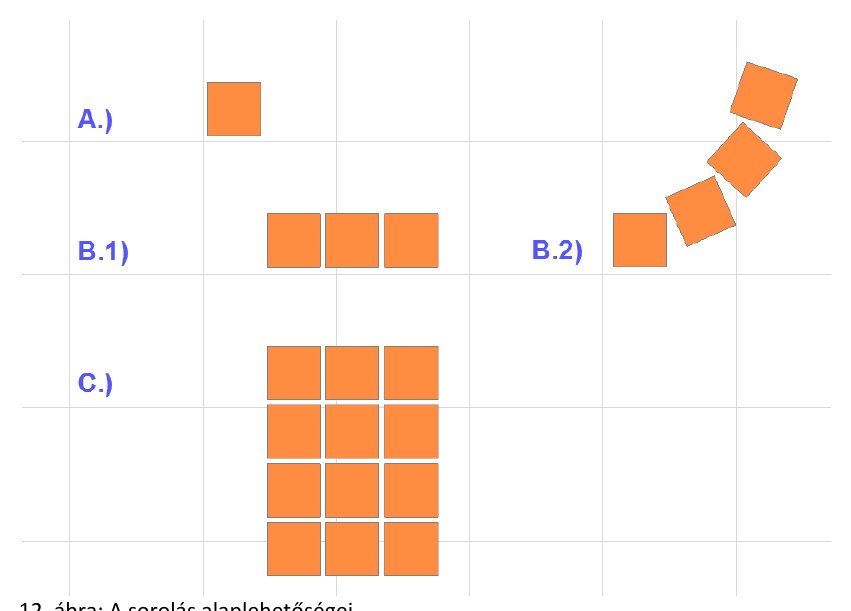

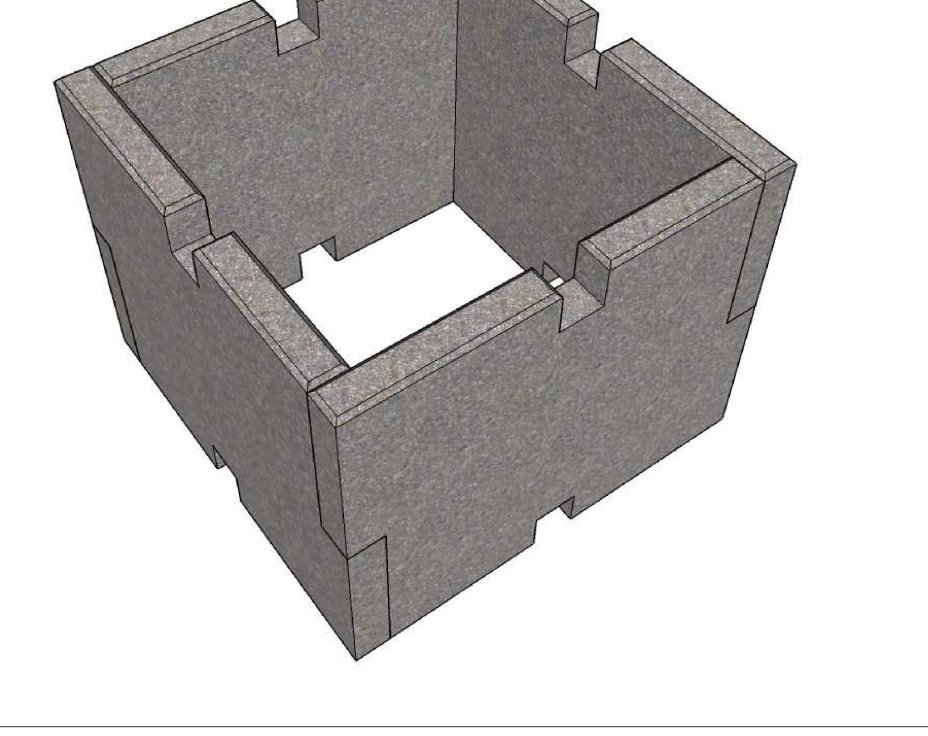

Négy egyforma elemből egy medence
Nyitott modularitás
A 80 × 80 cm-es alapmodul megegyezik a piacon kapható GRAF ECO BLOC tárolóelem alaprajzi méretével, így a műanyag tároló a javasolt rendszerbe építhető.
Egyszerű gyártás és szerelés
A négyzetes kialakítás miatt a medence egyetlen elemtípusból áll össze. Az elemek kapcsolóelemek nélkül illeszkednek és rögzíthetők.
Gépi beépítés
Egy elem tömege mintegy 100 kg, mozgatása és elhelyezése gépi munkát igényel. Az elemek döngölt kavicsaljzatú árokba kerülnek.
Fűféléknek egy szint, cserjéknek kettő
A két változat az ültetőközeg vastagságában különbözik. Ha a növényzet mélyebb termőréteget kíván, a medence kétszintessé válik, és az ültetőközeg alatti tér kettéosztódik.

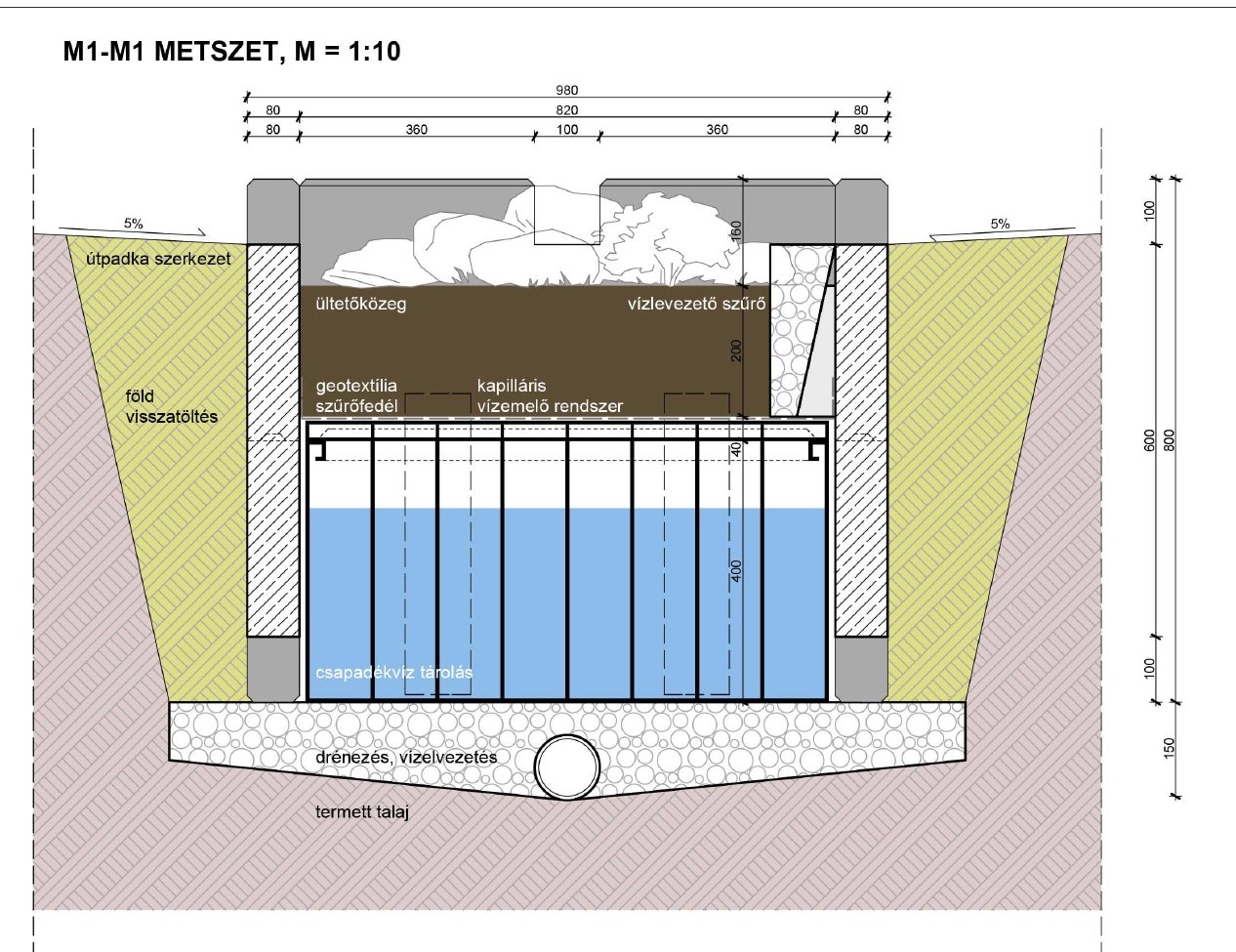

E2 – egyszintes, fűfélék
Felül a növényzet és az ültetőközeg, alul a csapadékvíz időszakos tárolására szolgáló tér. A két réteg között kapilláris vízemelő betétek juttatják a vizet a gyökérzethez.

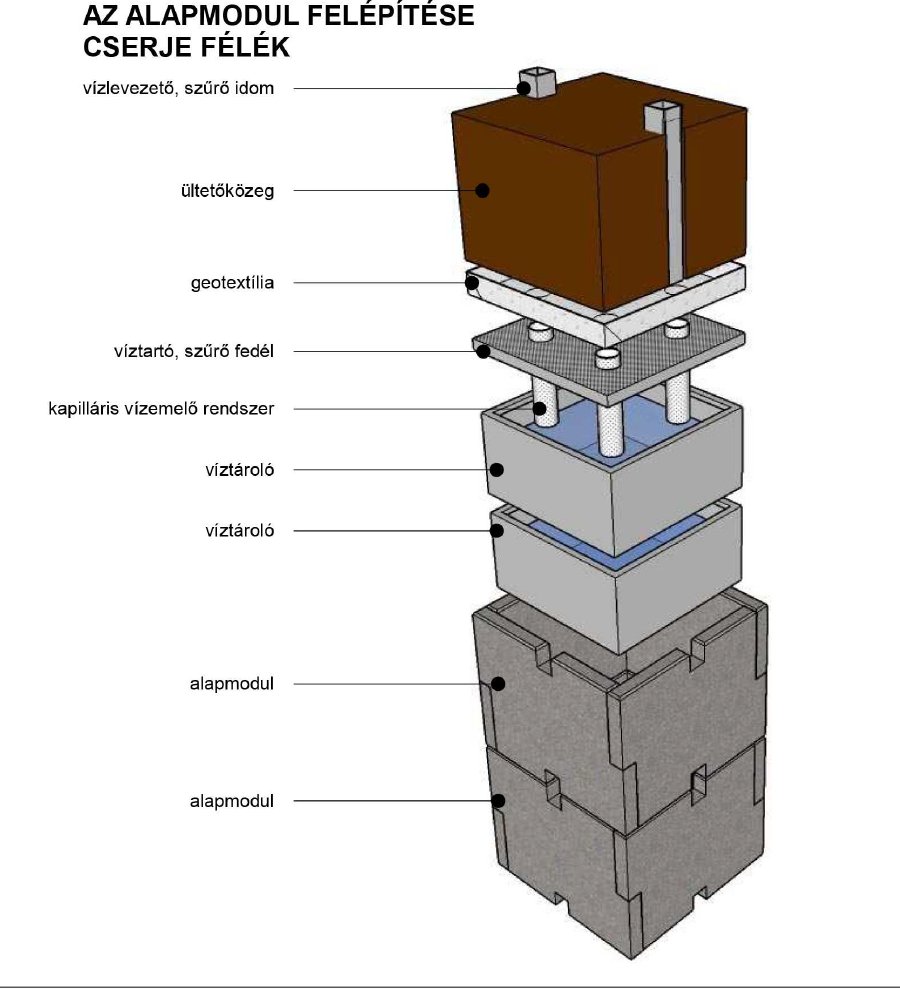

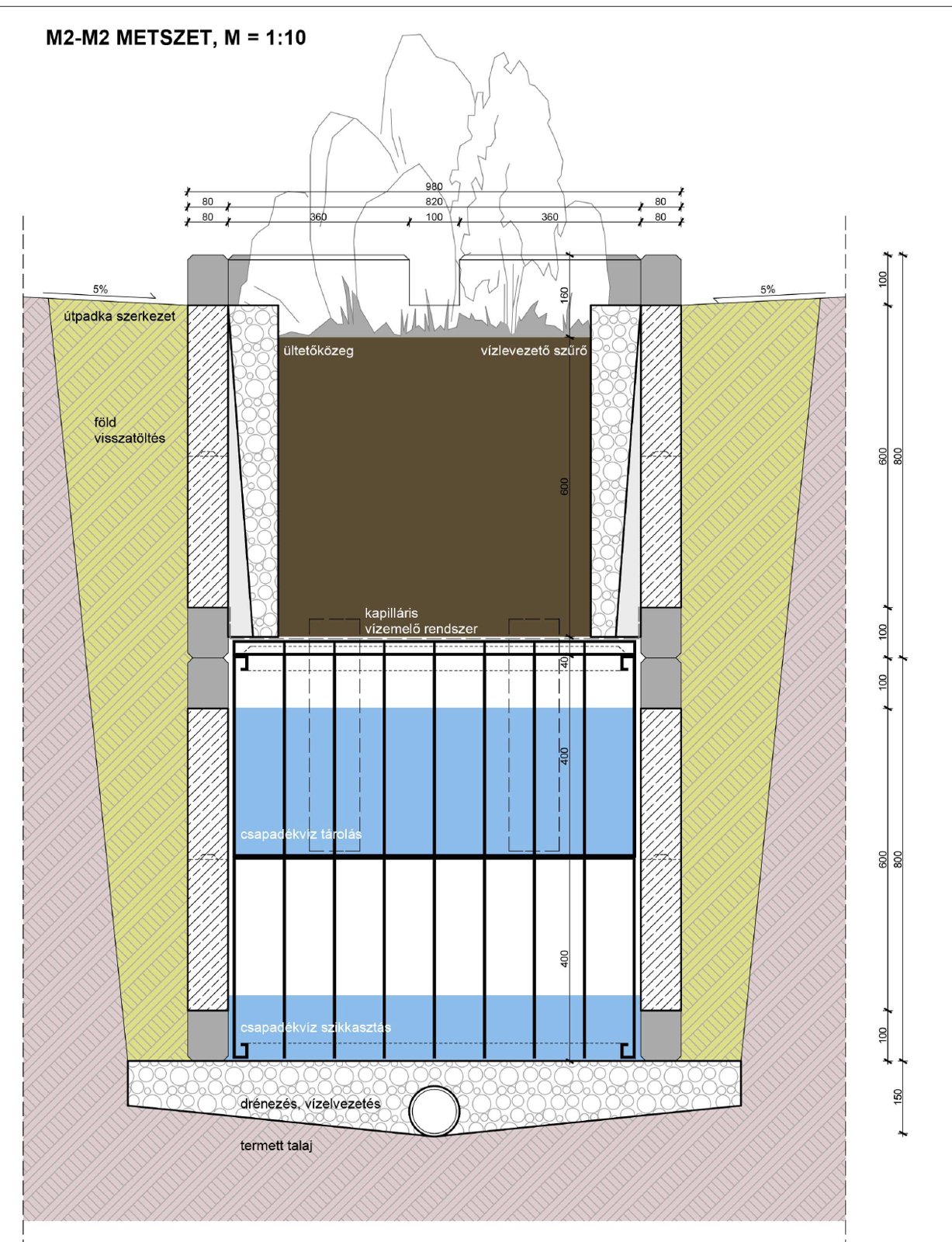

E3 – kétszintes, cserjefélék
Az ültetőközeg alatt felül a növényzet számára tárolt víz – a kapilláris vízemelés távolságán belül –, alatta a már túlcsordult, elszikkasztandó víz helyezkedik el.
A medencék nem vízzáróak: a tárolókapacitást meghaladó, túlcsorduló víz a kavicsaljzatba fektetett dréncsövön távozik. Az egyre szélsőségesebb csapadék miatt a dréncsövek végén természetes befogadónak vagy zárt ciszternának kell vésztározóként rendelkezésre állnia.
Vízemelés szivattyú nélkül
Nyári hőségben a nagy lombfelületű növényzet vízigényét sem az ültetőközeg, sem a víztároló elem nem tudja egyedül fedezni – szükség van a záportározóban összegyűjtött vízre is. A cél, hogy aktív eljárás nélkül, a növény pillanatnyi vízigényét követve jusson fel a víz.
A tárolótér és a növényi konténer alja között 40 cm a távolság. A falvastagsággal (1–2 cm), a víztároló elem magasságával (5–7,5 cm) és az ültetőközegbe nyúlással (5 cm) együtt a legszárazabb időszakban legfeljebb 55 cm-re kell emelni a vizet.
Kapilláris emelkedés közelítése
60 cm-es kapilláris vízemelő cső
Perforált műanyag dréncső – a felső 5 cm-es és az alsó 40 cm-es szakaszán –, kapilláris töltőközeggel. A záportározó vizébe lógó, nedvességgel telítődő töltet felemeli a vizet, és átadja az ültetőközegnek.
Nincs készen a piacon
A kapilláris vízemelő rendszert ki kell fejleszteni. Az alsó víztároló betétre a meglévő gyártmány használható, de az nagy terhekre készült – könnyebb, akár újrahasznosított műanyag betét fejlesztése indokolt.
Tetőkerti tapasztalatokra építve
A zárt medence a természetes talajtól eltérő víz-, hő- és tápanyag-gazdálkodást hoz létre. Az elvárásoknak – gyors telepítés, kis töltősúly, alacsony karbantartás, hosszú élettartam, esztétikus megjelenés – leginkább a zöldtetőknél bevált megoldások továbbfejlesztése felel meg.
| Rendszer | Termőréteg | Jellemző | Példanövények |
|---|---|---|---|
| Extenzív | 8–20 cm | Egyszintes gyepszint, önfenntartó, csak ideiglenes öntözés. Ásványi alapú közeg, kb. 25 térfogat% víztároló képesség. | Sedum-fajok, Festuca glauca, Helictotrichon sempervirens, Cerastium tomentosum, Stachys byzantina |
| Félintenzív | 20–40 cm | Gyep- és cserjeszint, időszakos fenntartás, minimális öntözés. | Levendula, orvosi zsálya, izsóp, rozmaring, szurokfű, fáklyaliliom, nőszirom, madárbirs, cserjés pimpó |
| Intenzív | 40–150 cm | Gyep-, cserje- és lombkoronaszint, rendszeres öntözés és tápanyag-utánpótlás. 25–30 térfogat% szerves anyag, kb. 45–50% víztároló képesség. | Kistermetű fák: hegyi juhar ’Brillantissimum’, gömbjuhar, fanyarka ’Ballerina’, nyír ’Youngii’ |
Könnyű, laza, víztartó
Javasolt adalékok: felláptőzeg, riolittufa-őrlemény, téglaőrlemény, rizshéj, duzzasztott agyag, kertészeti perlit. A kohósalak olcsó, de gyakran nehézfémmel szennyezett.
Legalább 4–5 faj
Minél több fajból áll a társulás, annál életképesebb. Extenzív felületen kb. 16 növénycsemete kell négyzetméterenként; a Sedum-fajok tavasszal hajtásdarabokkal is telepíthetők.
Kertészeti termék
Az ültetőládás változatban a láda a termőréteggel és a növényzettel együtt előre elkészíthető, és készen emelhető a medencébe.
Mennyi víz érkezik 15 perc alatt?
Lefolyó csapadékvíz 10 folyóméter útszakaszra, 15 perces esőre, 2, 4 és 10 éves gyakoriság mellett (MI-10-455/2-1988, racionális módszer, a biztonság javára lefolyási szorzó nélkül).
| Úttípus | Vízgyűjtő (m²) | 2 éves (l) | 4 éves (l) | 10 éves (l) |
|---|---|---|---|---|
| Fő út 1.2×2 sávos külterületi főút | 95 | 1 299,6 | 1 727,1 | 2 325,6 |
| Fő út 2.I. és II. rendű főút | 57,5 | 786,6 | 1 045,3 | 1 407,6 |
| Gyűjtőút | 87,5 | 1 197 | 1 590,7 | 2 142 |
| Lakóút | 75 | 1 026 | 1 363,5 | 1 836 |
| Belterületi útpárhuzamos parkolóval | 95 | 1 299,6 | 1 727,1 | 2 325,6 |
| ParkolóP+R, bevásárlóközpont | 175 | 2 394 | 3 181,5 | 4 284 |
| Kerékpárút | 63 | 861,8 | 1 145,3 | 1 542,2 |
A tárolókapacitás kihasználtsága
Egysoros, egyszintes (E2) medencesor, 10 m-en 2500 liter
A parkolónál a nagyobb vízgyűjtő miatt a 4 és 10 éves eső meghaladja a kapacitást: itt több sorban vagy mélyebb medencékkel kell tervezni.
Havi telítettség átlagos évben
Egy 250 literes alapmodulra jutó havi csapadék a tárolókapacitás arányában, az OMSZ 1971–2000-es havi átlagai alapján. Ahol az érték 100% fölött van, ott több sorban elhelyezett vagy mélyebb medencék kellenek; a kiugró, előre nem látható csapadékra természetes befogadó vagy ciszterna ad megoldást.
| Hónap | Fő út 1. | Fő út 2. | Gyűjtőút | Lakóút | Belt. út | Parkoló | Kerékpár |
|---|---|---|---|---|---|---|---|
| január | 121% | 71% | 59% | 50% | 60% | 198% | 47% |
| február | 109% | 64% | 53% | 45% | 54% | 179% | 43% |
| március | 117% | 69% | 57% | 48% | 58% | 192% | 46% |
| április | 176% | 104% | 86% | 72% | 86% | 288% | 68% |
| május | 230% | 136% | 112% | 94% | 113% | 378% | 90% |
| június | 285% | 168% | 139% | 117% | 140% | 467% | 111% |
| július | 250% | 147% | 122% | 102% | 123% | 410% | 97% |
| augusztus | 215% | 127% | 105% | 88% | 106% | 352% | 84% |
| szeptember | 183% | 108% | 89% | 75% | 90% | 301% | 71% |
| október | 164% | 97% | 80% | 67% | 81% | 269% | 64% |
| november | 191% | 113% | 93% | 78% | 94% | 314% | 74% |
| december | 168% | 99% | 82% | 69% | 83% | 275% | 65% |
Tervlapok
Kattintásra teljes méretben nyílnak.

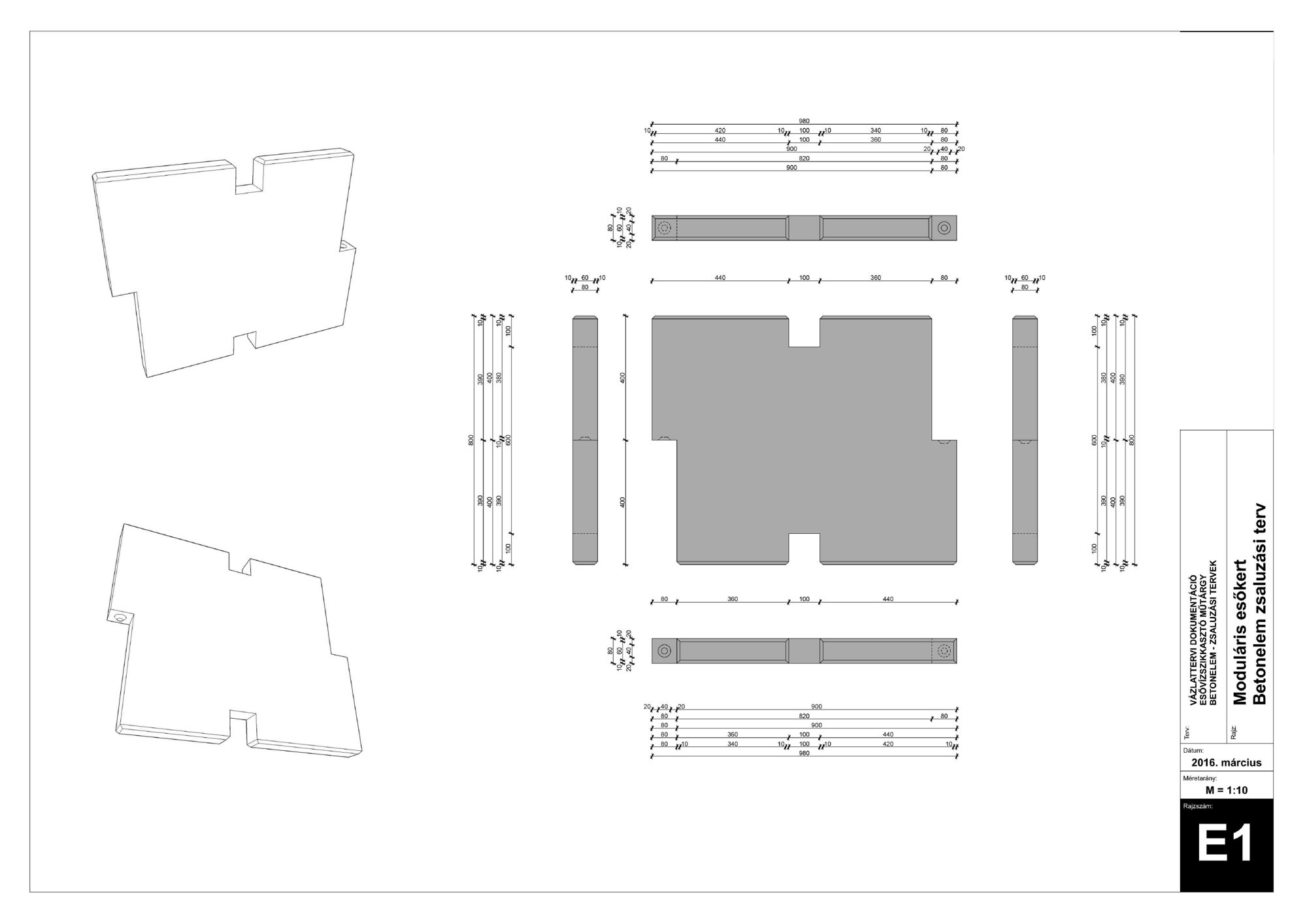

E1 – Betonelem zsaluzási tervM = 1:10

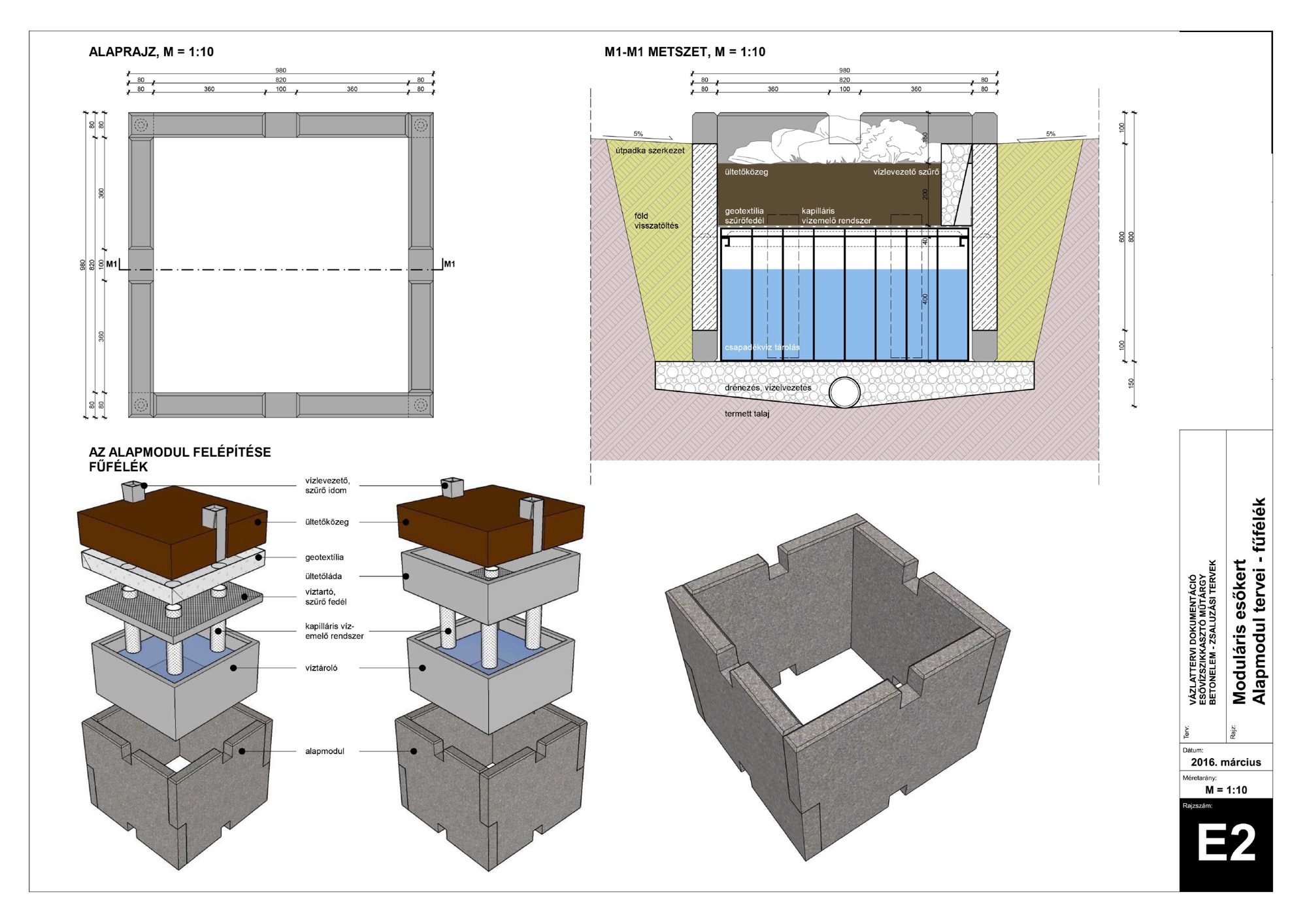

E2 – Alapmodul, fűfélékM = 1:10

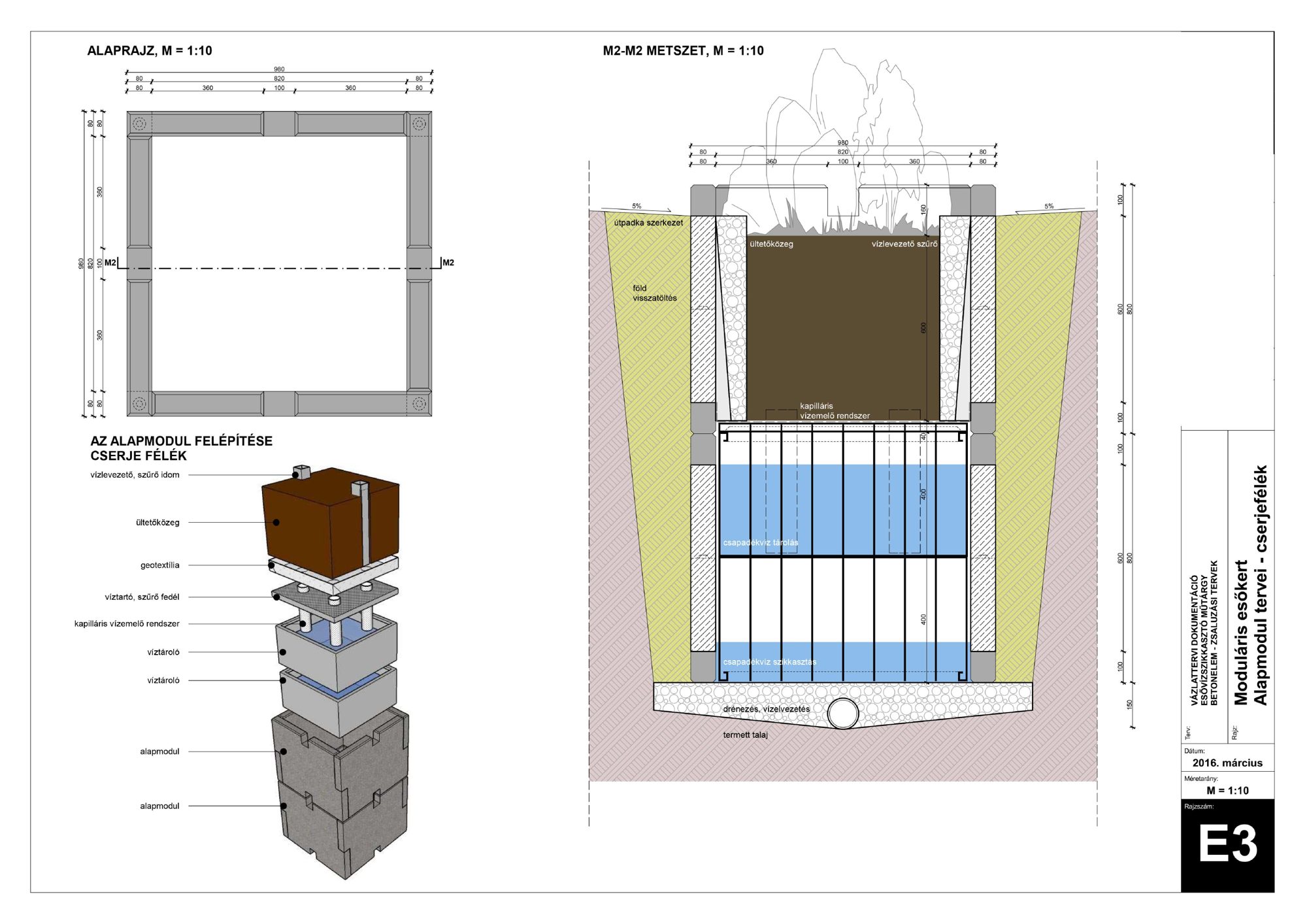

E3 – Alapmodul, cserjefélékM = 1:10

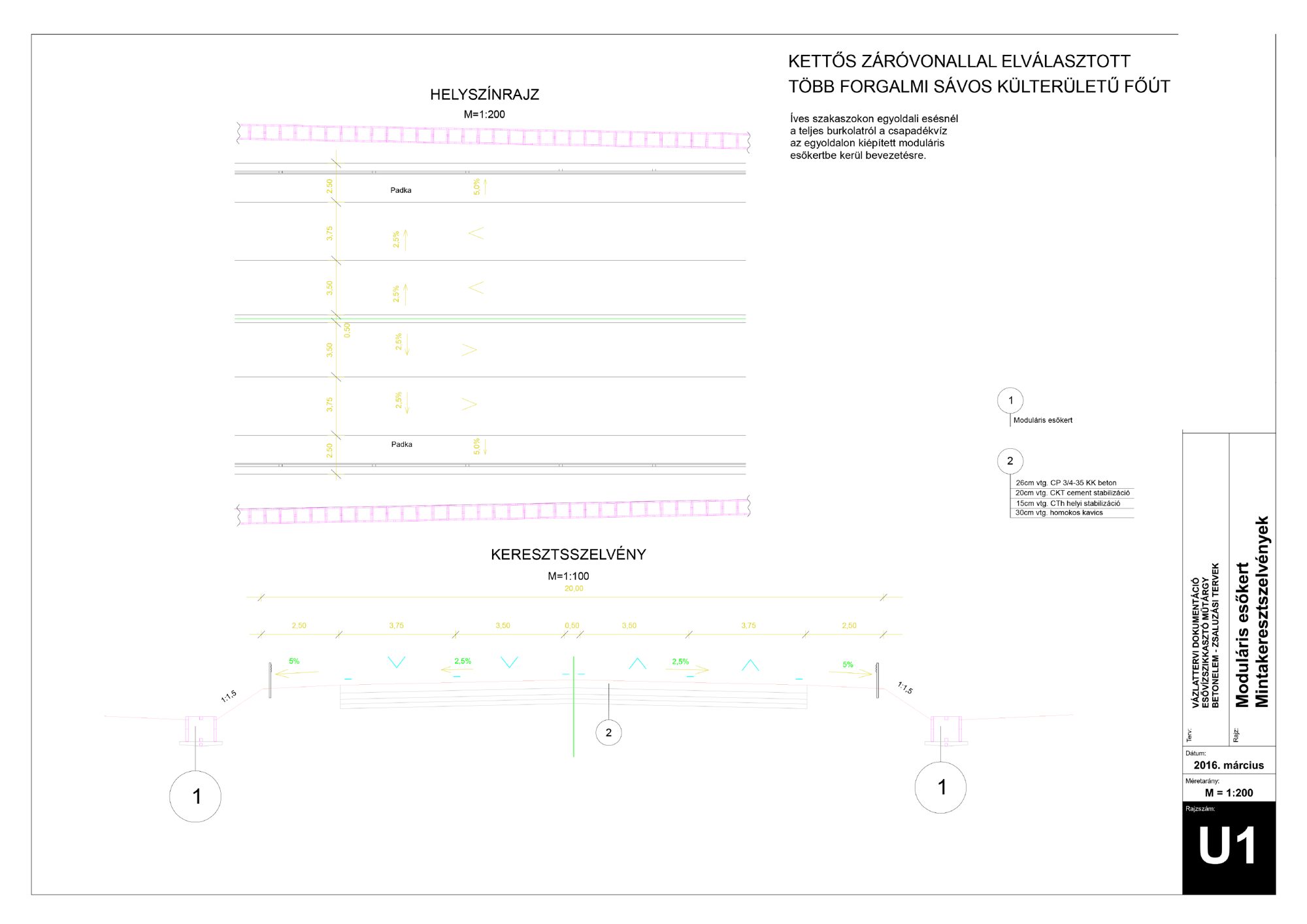

U1 – Négysávos külterületi főútMintakeresztszelvény

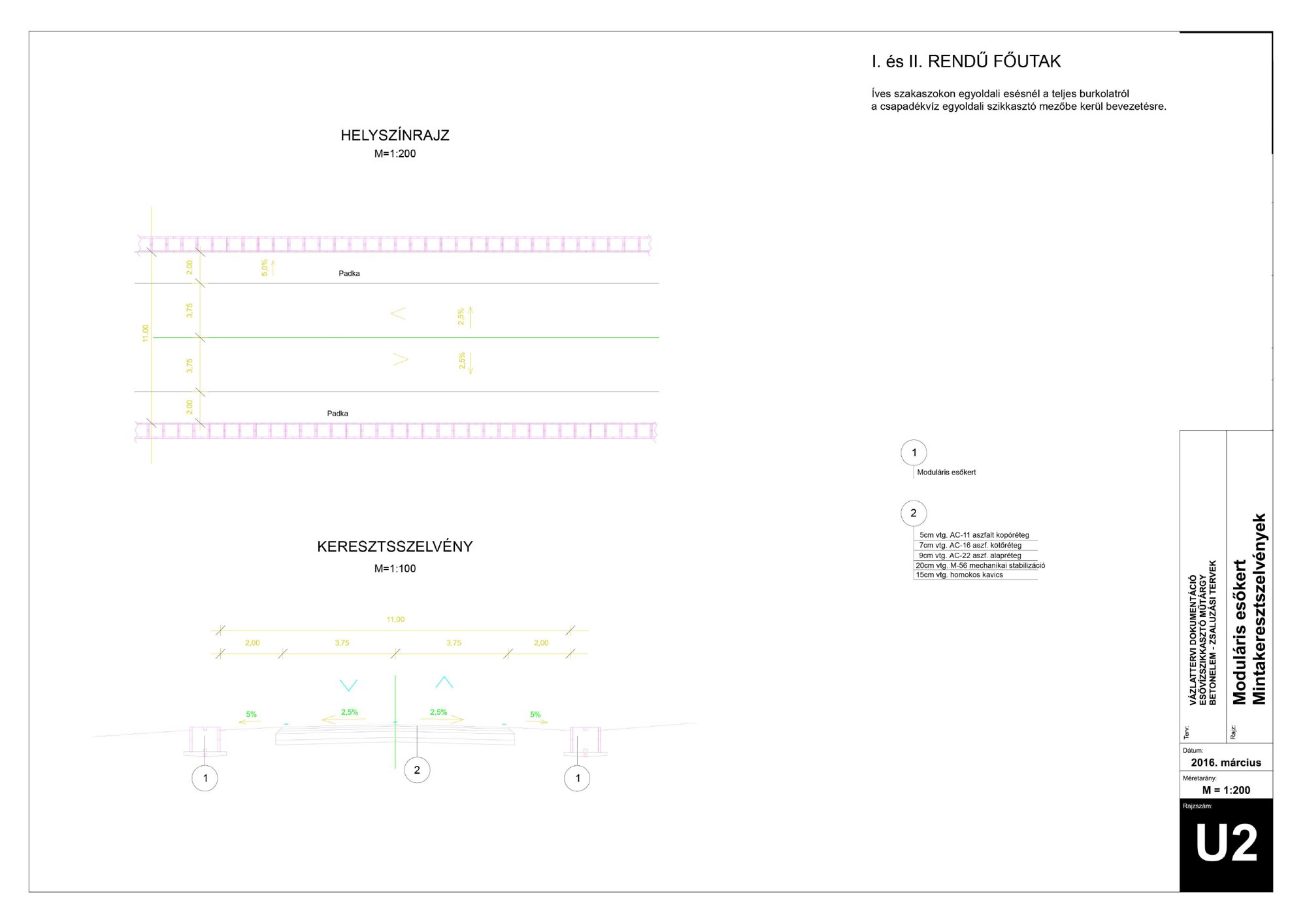

U2 – I. és II. rendű főutakMintakeresztszelvény
U3 – LakóútMintakeresztszelvény

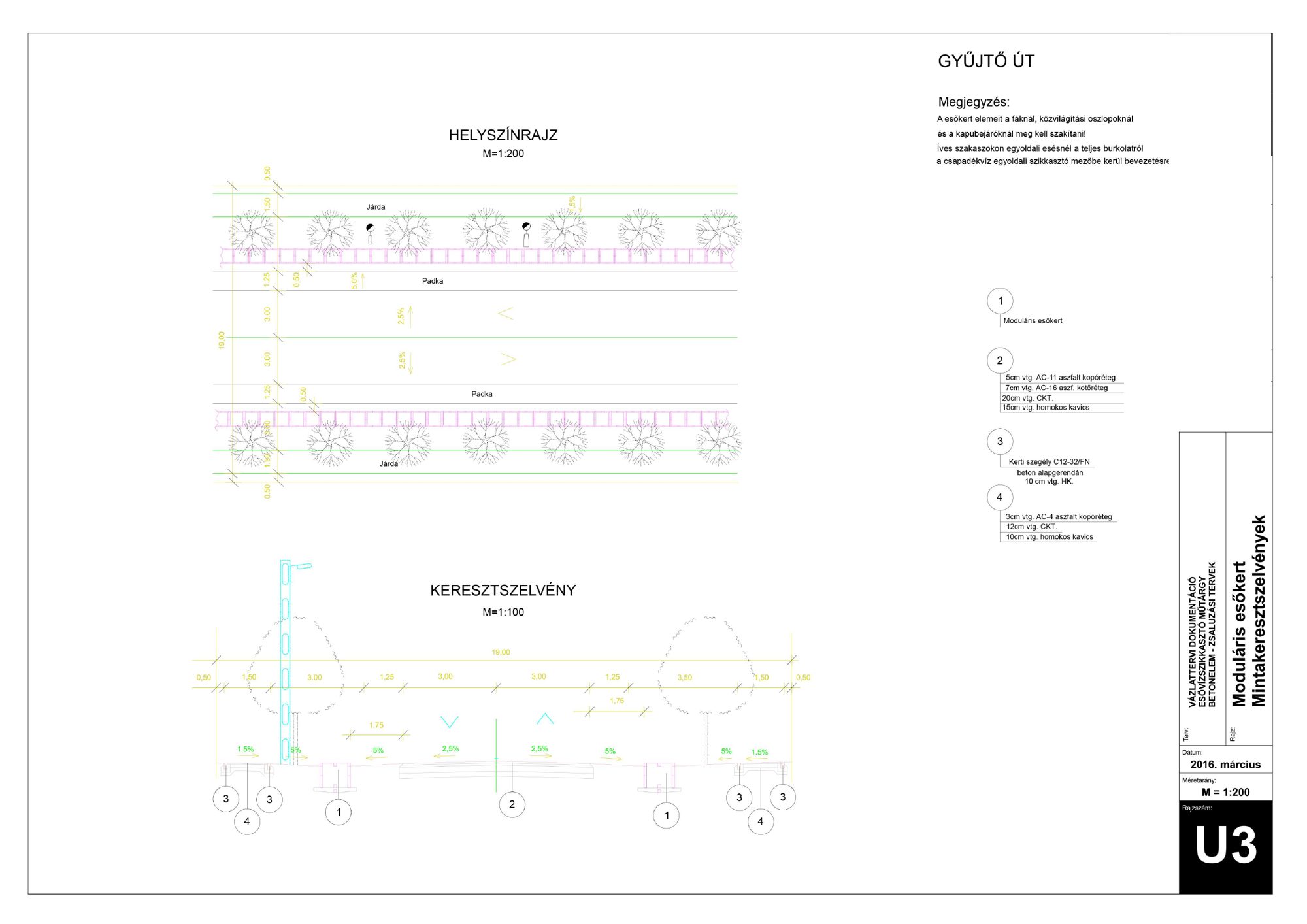

U4 – GyűjtőútMintakeresztszelvény

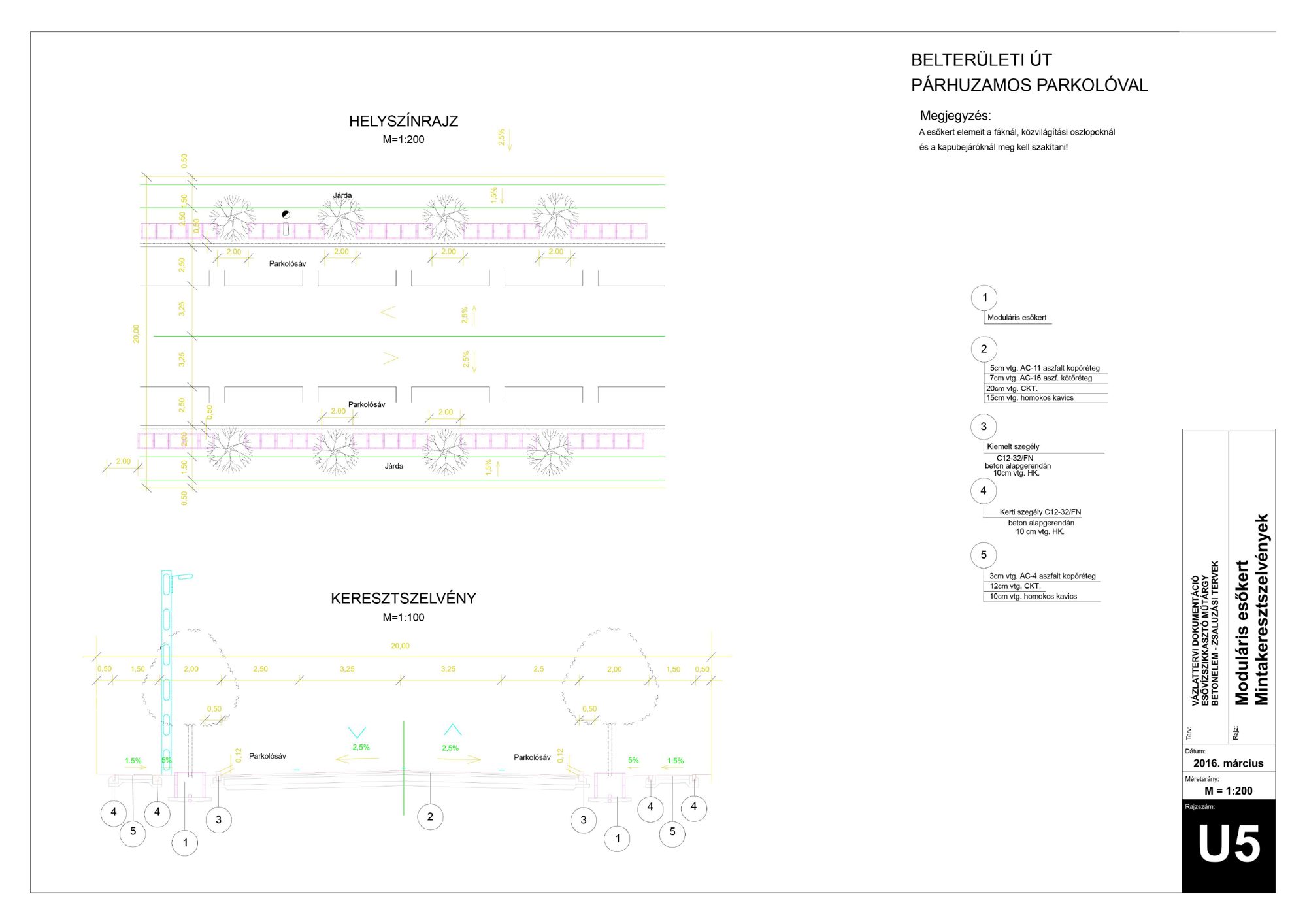

U5 – Belterületi út párhuzamos parkolóvalMintakeresztszelvény

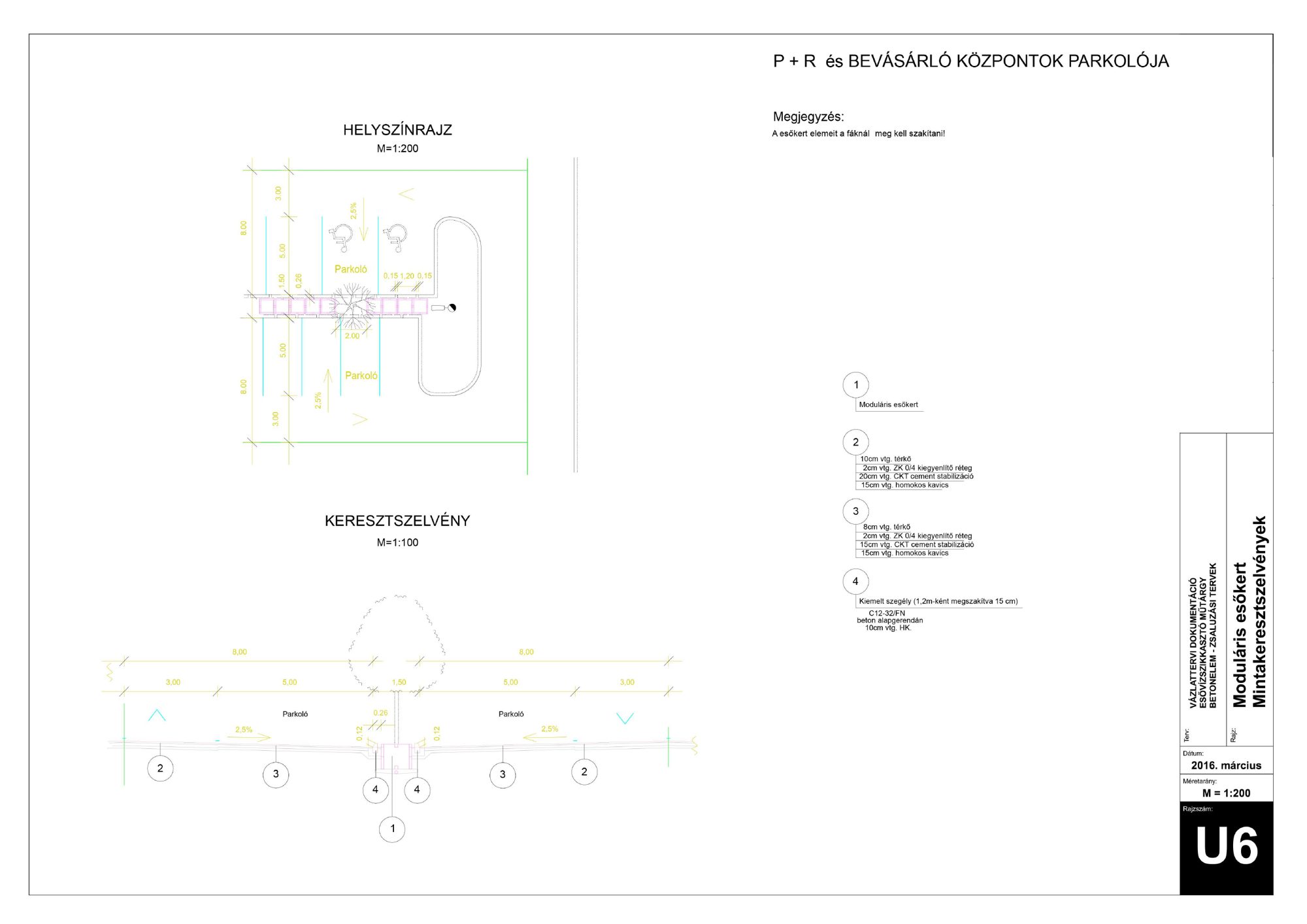

U6 – P+R és bevásárlóközpont-parkolóMintakeresztszelvény

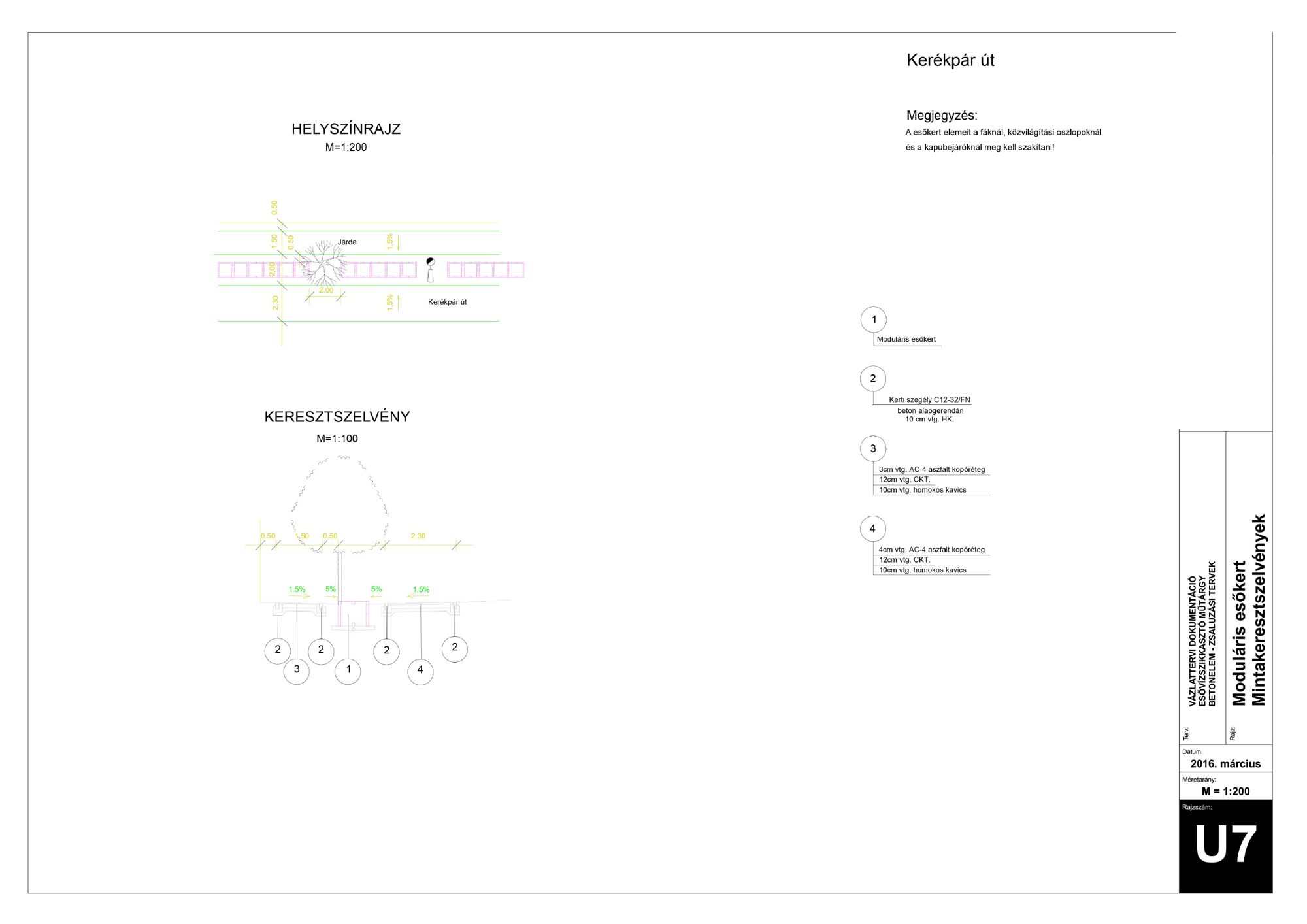

U7 – KerékpárútMintakeresztszelvény
A betonelem gyártóeszköze

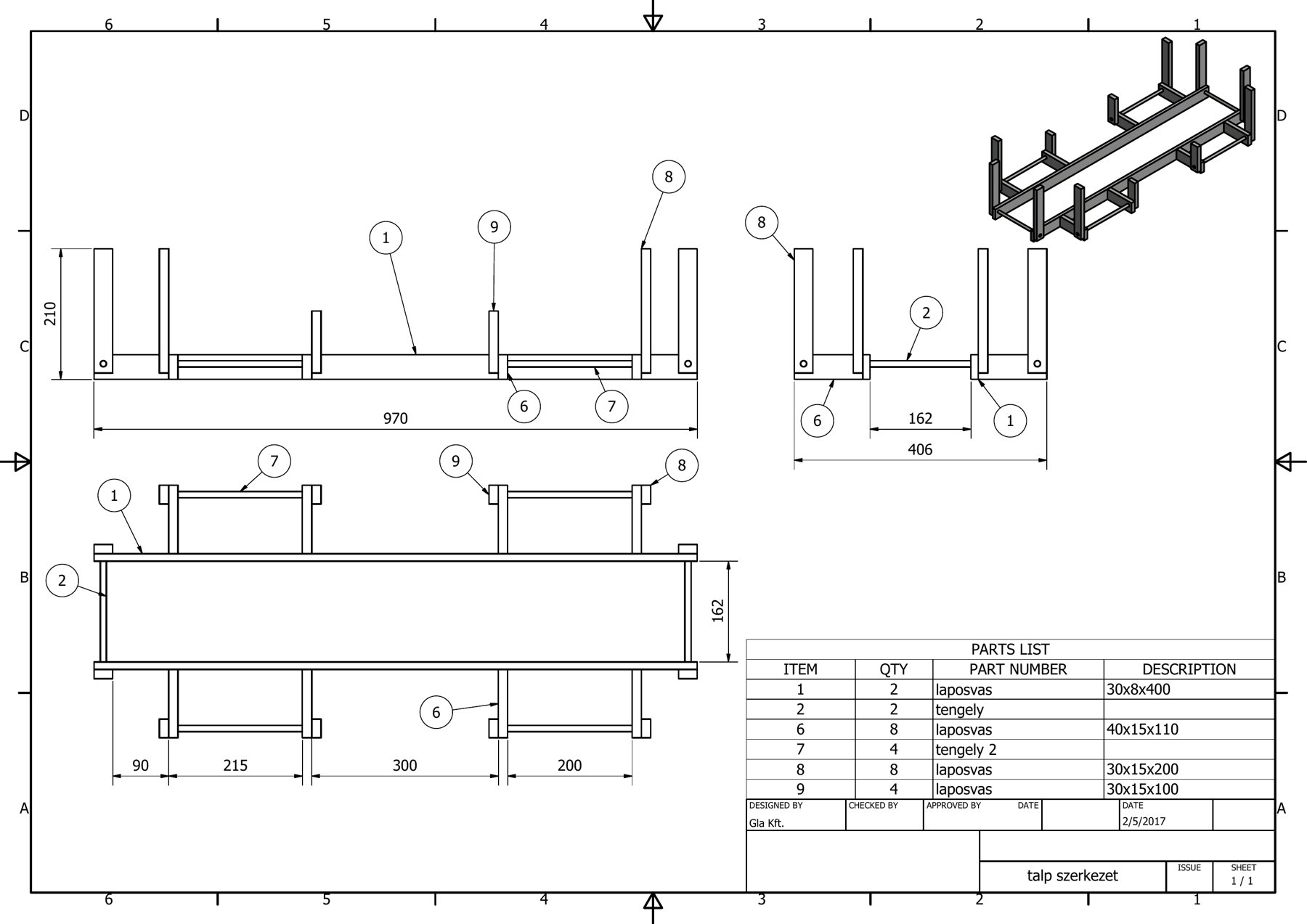

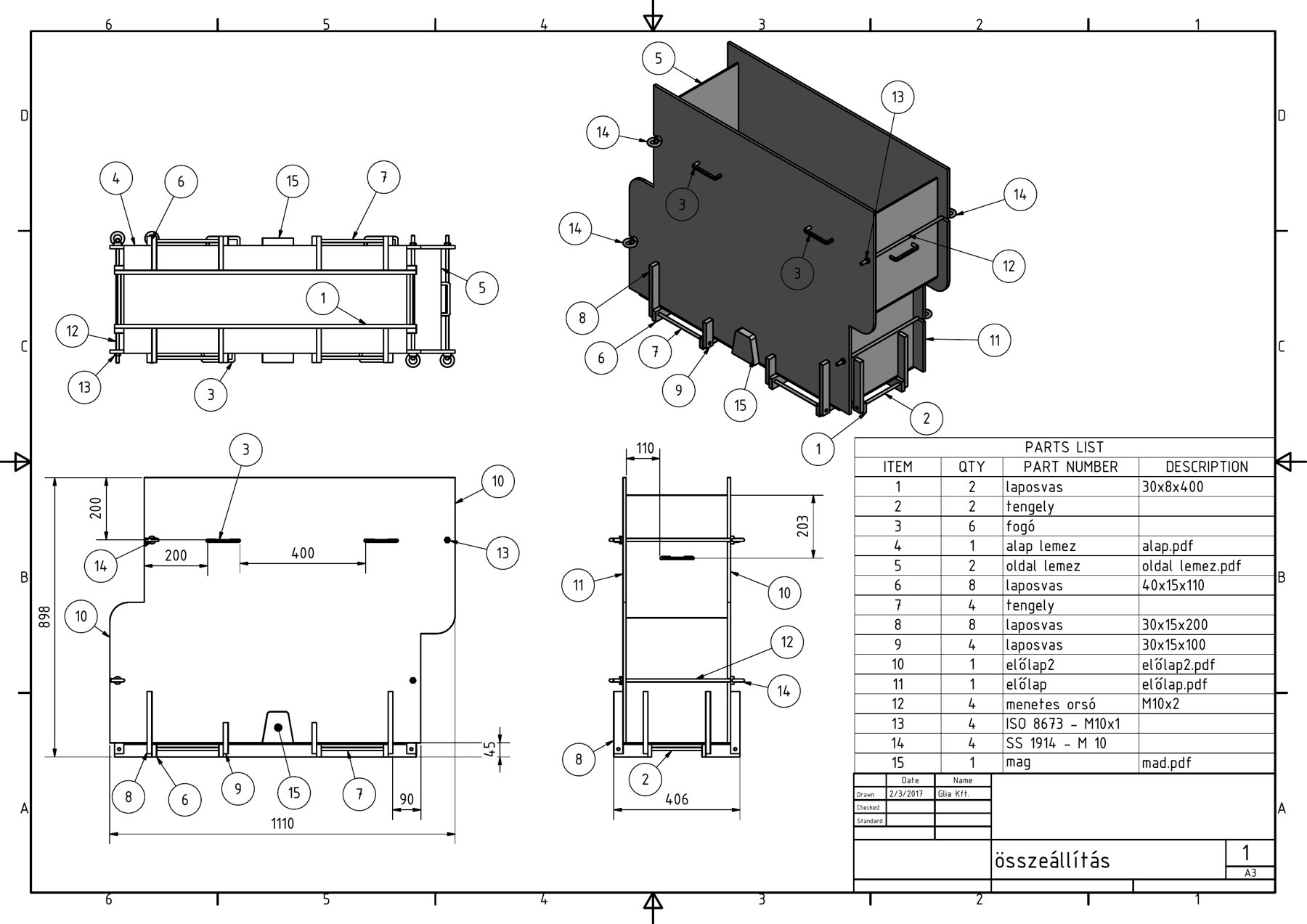

A javaslatot követően a Glia Kft. megtervezte a betonelem öntéséhez szükséges acél zsaluzatot: laposvas talpszerkezet, oldal- és elválasztólemezek, menetes orsós rögzítés.
